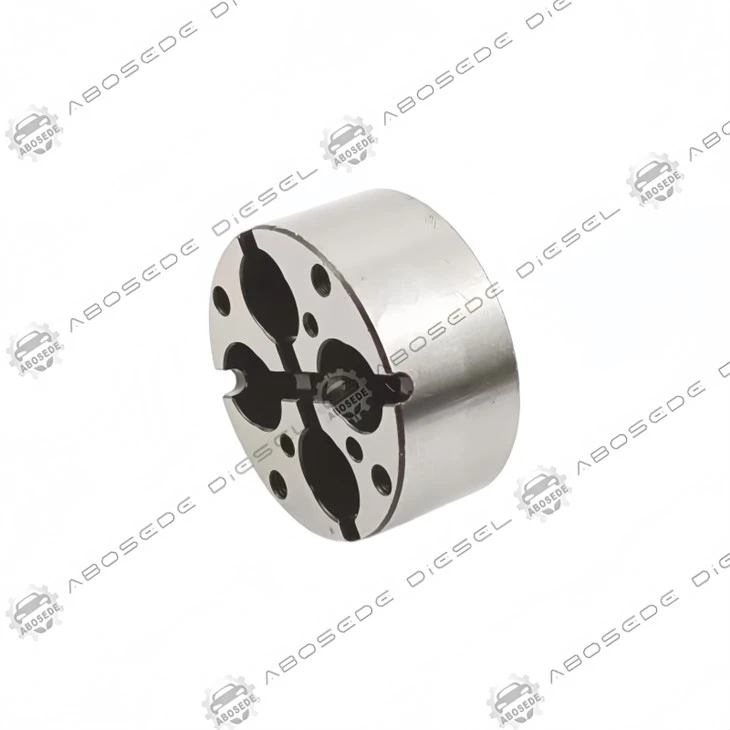

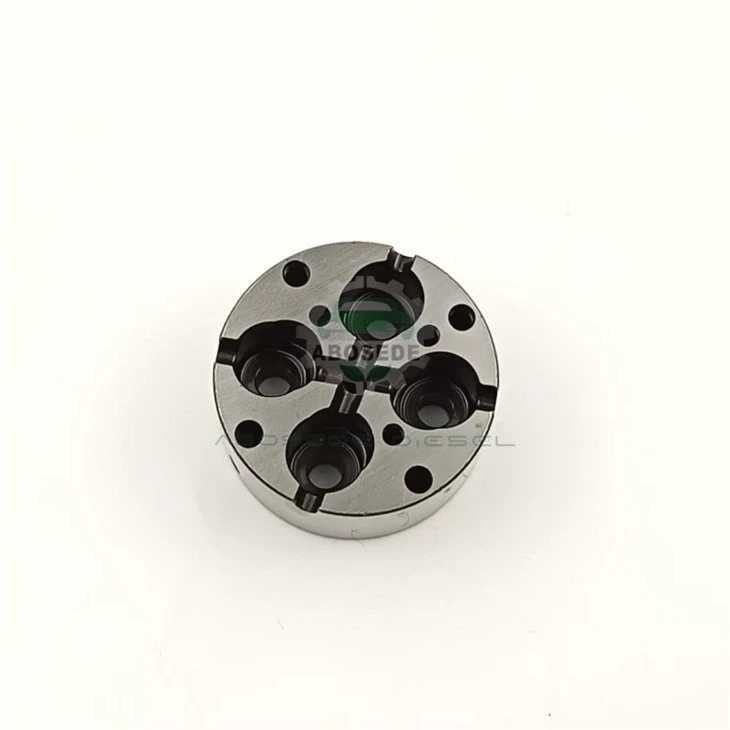

C7 / C9 Spool Valve Retainer Plate - Interface ta 'Lokalizzazzjoni ta' Preċiżjoni Għall-Istabilità tal-Valv tal-Kontroll tal-Injettur

L-eżattezza dinamika ta 'injettur tad-diżil hija rregolata mit-tolleranzi kumulattivi tal-partijiet li jiċċaqilqu interni tiegħu, u l-komponent li ħafna drabi jiddetermina r-ripetibbiltà tal-avvenimenti tal-ftuħ tal-valv huwa l-pjanċa tar-retainer - diska rqiqa u mwebbsa li tillimita l-ivvjaġġar axjali tal-valv tar-rukkell. B'differenza mill-par tal-planġer, li jittratta l-pressjoni u t-tnixxija, il-Pjanċa ta 'żamma tal-valv tar-rukkell C7 / C9jindirizza sfida mekkanika differenti: iż-żamma ta 'pjan ta' referenza fiss għar-rukkell taħt forzi idrawliċi li jalternaw malajr, filwaqt li jassorbi tagħbijiet ta 'impatt mill-post bilqiegħda tal-valv. Iddisinjat speċifikament għall-familji tal-magni Caterpillar C7 u C9 - iżda b'karatteristiċi dimensjonali li jallinjaw ma 'diversi arkitetturi komuni ta' injettur-binarji - din il-pjanċa tiżgura li kull ċiklu ta 'attwazzjoni jibda mill-istess pożizzjoni żero, u jelimina d-drift tal-ħin ikkawżat minn float tal-komponent jew indentazzjoni tal-wiċċ.

Il-pjanċa tar-retainer C7 / C9 taħdem bħala thrust bearing u limitatur tal-puplesija għall-valv tar-rukkell intern tal-injettur. Il-ġeometrija u l-metallurġija tagħha huma mfassla biex jirreżistu d-deformazzjoni taħt pressjoni ċiklika li taqbeż il-1500 bar.

Dijametru ta' barra:32.0 mm (± 0.02 mm) - iddisinjat biex joqgħod preċiż fit-toqba tal-korp tal-injettur

Toqba ta' ġewwa (għal zokk tal-valv):8.5 mm (+0.05 / +0.02 mm) – li jippermetti moviment axjali ħieles tal-virga tar-rukkell

Ħxuna (nominali):4.0 mm (±0.01 mm) - art għal tolleranza stretta biex tikkontrolla l-għoli tal-lift tal-rukkell

Flatness tal-uċuħ ta' kuntatt:Inqas minn jew ugwali għal 0.005 mm (5 μm) – jiżgura distribuzzjoni uniformi tat-tagħbija u jipprevjeni l-inklinazzjoni

Paralleliżmu bejn l-uċuħ ta’ fuq u ta’ isfel:Inqas minn jew ugwali għal 0.006 mm - kritiku għaż-żamma tal-perpendikolarità tal-fus tar-rukkell

Materjal:Azzar b'liga baxxa mwebbsa (ekwivalenti AISI 4140) bi struttura ta' qamħa fina

Ebusija tal-wiċċ:56 – 58 HRC (qalba 32 HRC) – jibbilanċja r-reżistenza għall-ilbies kontra l-ebusija biex jassorbi tagħbijiet ta’ xokk

Trattament tal-wiċċ:Kisi ta’ ossidu iswed (5 – 8 μm) b’porożità li żżomm iż-żejt – inaqqas il-frizzjoni waqt il-kuntatt inizjali li jiżżerżaq u jipprovdi protezzjoni kontra l-korrużjoni kontra l-umdità tal-fjuwil

Waqfa tat-tarf:0.2 mm × 45 grad - jelimina li jqajmu l-istress li jistgħu jibdew xquq tal-għeja

Dawn id-dimensjonijiet huma vvalidati minn magni tal-kejl tal-koordinati (CMM) b'ripetibbiltà ta '±1 μm, li jiżguraw li kull pjanċa taqbel mat-tpinġija OEM oriġinali għall-injetturi C7 u C9.

Din il-pjanċa tar-retainer tintuża b'mod predominanti f'sistemi Caterpillar HEUI (Injettur ta' Unità kkontrollata b'mod idrawliku) għal magni C7 (7.2 L) u C9 (9.3 L), komunement misjuba fi skavaturi, loaders tar-roti, trakkijiet, u settijiet tal-ġeneraturi tal-baħar. Madankollu, l-istess prinċipju ta’ lokalizzazzjoni japplika għal ħafna injetturi common-rail li jużaw disinn simili ta’ valv ta’ kontroll iggwidat minn rukkell, inkluż:

Caterpillar C7 / C9(varjanti industrijali u fuq l-awtostrada, emissjonijiet qabel u wara l-2007)

Cross-referenza ma'Bosch CP-injetturi bbażati fuq li jużaw rukkell ibbilanċjat bil-pressjoni (xi applikazzjonijiet ta' retrofit)

Kompatibbli man-numri tal-parti tal-injettur li jibdew bihom238‑*** u248‑*** minn Cat partijiet ġenwini

Adattat għat-tnejnunità elettroniċi injetturiuinjetturi common-railli jużaw valv li jiżżerżaq għall-kontroll tal-pilota u tal-injezzjoni prinċipali

Għal workshops li jibnu mill-ġdid injetturi, din il-pjanċa hija sostitut dirett għall-washers li jżommu l-OEM, li toffri forma u tajbin identiċi filwaqt li tinkorpora waqfa mtejba tat-tarf li tnaqqas ir-riskju ta 'tixlif waqt l-installazzjoni.

Filwaqt li isimha tissuġġerixxi funzjoni ta 'żamma, il-pjanċa C7 / C9 tipparteċipa b'mod attiv fi tliet aspetti kritiċi tal-prestazzjoni tal-injettur:

Limitazzjoni tal-lift tar-rukkell– billi jaġixxi bħala waqfien mekkaniku, jiddefinixxi l-iskeda massima tal-ftuħ tal-valv ta 'kontroll. Devjazzjoni ta' 0.01 mm biss fil-ħxuna tal-pjanċa tbiddel iż-żona tal-fluss b'madwar 2 %, li taffettwa direttament it-tul tal-injezzjoni.

Gwida tal-allinjament assjali– it-toqba ta 'ġewwa sservi bħala wiċċ ta' ġarr għaż-zokk tar-rukkell, u tipprevjeni wobble laterali li jikkawża xedd irregolari tas-sedil u injezzjoni pilota erratika.

Assorbiment tal-enerġija tal-impatt– kull impatt ta' l-għeluq (sa 3 g f'deċelerazzjoni) jiġi trażmess mill-pjanċa sal-korp ta' l-injettur; il-wiċċ imwebbes jirreżisti l-brinelling, filwaqt li l-qalba tassorbi l-mikro-deformazzjoni, u testendi l-ħajja tas-servizz.

Fil-paraguni tal-bank tat-test, pjanċa C7 / C9 ġdida naqqset id-drift fil-ħin tar-rispons tal-attwazzjoni b'0.12 ms wara 1 miljun ċiklu meta mqabbel ma 'kontroparti milbusa - differenza li taffettwa direttament il-limiti tad-duħħan u l-ekonomija tal-fjuwil taħt tagħbijiet temporanji.

Il-proċess ta 'produzzjoni ta' Weifu għal din il-pjanċa tar-retainer timpjega atħin b'diska doppjaoperazzjoni li fl-istess ħin tispiċċa ż-żewġ uċuħ, tiggarantixxi paralleliżmu assolut. L-ispezzjoni sussegwenti tinkludi:

Kejl tal-flatnessbl-użu ta' interferometru ottiku – kull pjanċa tiġi skennjata biex tikkonferma l-limitu ta' 5-μm

Travers tal-mikro-ebusijamill-wiċċ għall-qalba – verifika tal-fond tal-kaxxa (Akbar minn jew ugwali għal 0.8 mm) u duttilità tal-qalba

100 % penetranti taż-żebgħaspezzjoni fuq it-toqba ta 'ġewwa u t-tarf ta' barra - skoperta ta 'ħruq ta' tħin jew mikro-xquq

Teħid ta' kampjuni tal-lottgħall-ittestjar tal-għeja – 10⁷ ċikli taħt tagħbija pulsata (0-2000 N) mingħajr deformazzjoni permanenti

Kull pjanċa hija mmarkata bil-lejżer b'kodiċi tal-lott li jgħaqqad maċ-ċertifikat tal-materja prima, li tiżgura traċċabilità sħiħa għal pretensjonijiet ta' garanzija jew verifiki regolatorji.

Q1: Kif nista 'ngħid jekk il-pjanċa tar-retainer eżistenti tiegħi hix milbusa u teħtieġx sostituzzjoni?
Spezzjoni viżwali - fittex indentazzjonijiet (brinelling) fuq iż-żona ta 'kuntatt tar-rukkell, jew ċirku illustrat li jindika xedd irregolari. Kejjel il-ħxuna b'mikrometru; jekk huwa 0.02 mm taħt nominali, ibdelha.

Q2: Din il-pjanċa hija kompatibbli mal-varjant il-ġdid tal-magna C9.3?
Is-C9.3 juża disinn ta 'injettur kemmxejn differenti; jekk jogħġbok ikkonferma n-numru tal-parti tal-injettur tiegħek. Din il-pjanċa taqbel C7 u C9 (pre‑C9.3). Għal C9.3, noffru varjant separat - ikkuntattja l-appoġġ tagħna bin-numru tas-serje tal-magna tiegħek.

Q3: Nista 'nerġa' nuża l-pjanċa jekk turi biss illustrar minuri?
Aħna ma nirrakkomandawx li terġa' tuża xi pjanċa li kienet fis-servizz, peress li l-mikrostruttura tal-wiċċ tista' tkun imwebbsa bix-xogħol u ssir fraġli. Ir-riskju ta 'qsim taħt għeja ta' ċiklu għoli jegħleb l-iffrankar tal-ispejjeż.

Q4: Il-kisi tal-ossidu iswed jaffettwa t-tolleranza tal-ħxuna?
Le - il-kisja hija applikata wara t-tħin finali, u l-ħxuna tagħha hija inqas minn 0.002 mm, li hija meqjusa fl-ispeċifikazzjoni dimensjonali.

Q5: X'jiġri jekk ninstalla l-pjanċa rasu 'l isfel?
Ir-rukkell jista 'jikkuntattja t-tarf li jaqta', u jikkawża xedd rapidu u potenzjalment jiġġenera debris tal-metall li jagħmel ħsara lill-injettur kollu. Dejjem segwi l-marka tal-orjentazzjoni pprovduta fil-manwal tas-servizz.

Q6: Din il-parti hija disponibbli bħala unità waħda, jew biss f'kit tal-bini mill-ġdid tal-injettur sħiħ?
Noffruha individwalment (numru tal-parti C7‑09‑RP) kif ukoll fis-siġilli standard tal-injettur u l-kits tar-rebbiegħa tagħna. Għal ordnijiet ta 'flotta kbira, l-ippakkjar bl-ingrossa huwa disponibbli fuq talba.
